ファイヤープロシリーズ IRNS 耐火ネオスリーブ
IRNS耐火ネオスリーブ

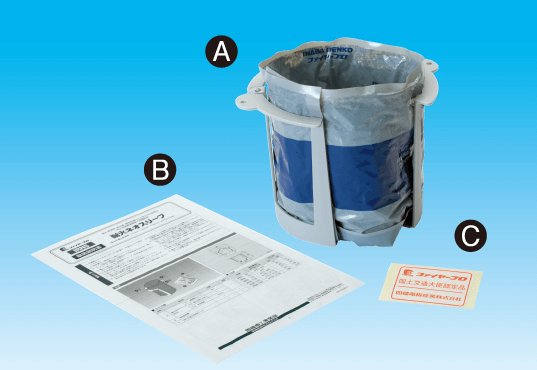

■セット内容
| 記号 | 部品名 | 材質 | 数量 | |
|---|---|---|---|---|
| A | 耐火ネオスリーブIRNS |
A- 1 樹脂製スリーブ | PP | 1 |
| A-2 袋入り充てん材 | - | |||
| A-3 支持金具 | SGCC | |||
| B | 取扱説明書 | - | 1 | |
| C | 国土交通大臣認定品表示シール | - | 1 | |

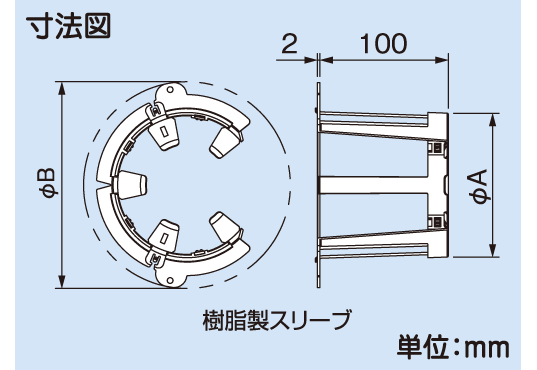

| コードNo. | 型番 | 適合貫通穴径 | øA | øB | 梱包 |
|---|---|---|---|---|---|
| 62501 | IRNS-50 | ø50～ø55 | 61 | 111 | 8 |
| 62502 | IRNS-70 | ø75 | 86 | 135 | 8 |
| 62503 | IRNS-75 | ø75～ø80 | 86 | 135 | 8 |
| 62504 | IRNS-100 | ø100～ø110 | 112 | 161 | 8 |
| 62505 | IRNS-125 | ø125～ø135 | 141 | 194 | 8 |
| 62506 | IRNS-150 | ø150～ø160 | 166 | 219 | 8 |
注意●作業時は、作業手袋などを着用してください。
●認定書を熟読のうえ、施工してください。
●サイズ選定の際には、占積率および配管束外径を共に満たすことを確認してください。
●中空壁施工には板厚0.25mm以上の鋼製スリーブが必要です。
●区画貫通部で配管などか働かないように近傍でしつかりと固定してくたさい。床貫通部に使用する場合は、縦引き貫通材の支持を完全に行ってください。
特に冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。不十分な場合は袋入り充てん材にすき間が生じるおそれがあり、耐火性能が発揮できません。
●屋外で使用の場合は、紫外線、雨水などが当たらないように処置を施してください。

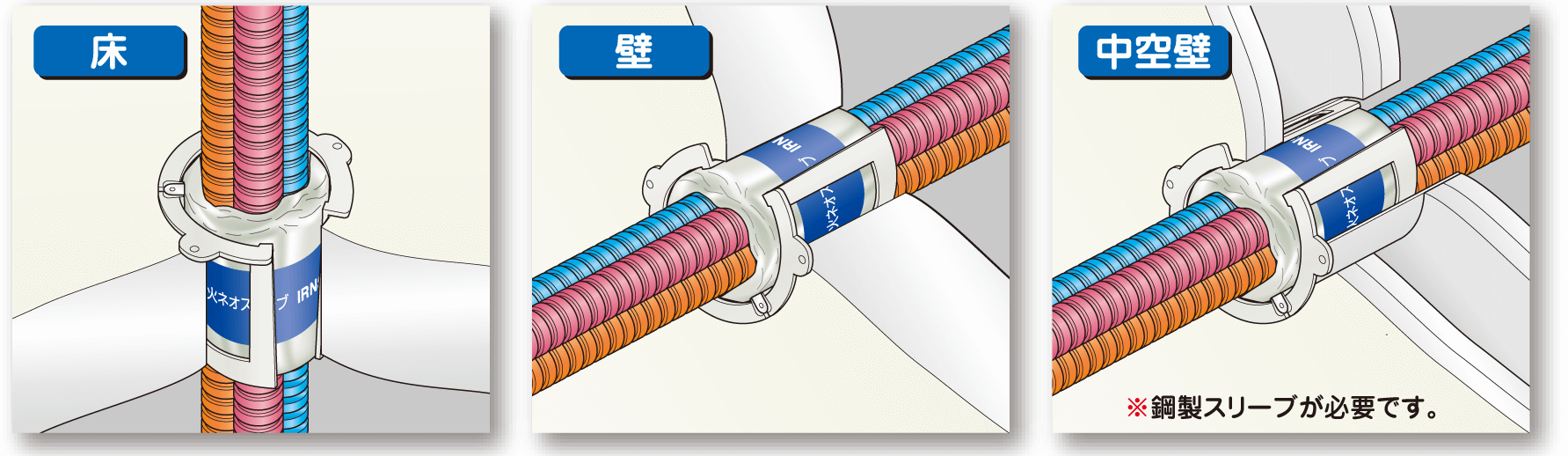

■防火区画貫通対応
■適用範囲概要 (詳細は認定書を確認してください)
| 床・壁構造(国土交通大臣が認定したもの) | 床(ALC・コンクリート) | 壁( ALC・コンクリート) /中空壁 | |||
|---|---|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL-0893 | PS060WL-0892 | PS060WL-1017-1 | ||
| 床・壁 厚さ | 100以上 | ||||
| 開口部 | 形状 | 円形(ø160以下) | |||
| 占積率（開口面積に対する配管・ケープルの断面積の総合計の割合） | 53.2%以下 | 53.5%以下 | 46.8%以下 | ||
| 架橋ポリエチレン管 | 25A以下 | - | |||
| ホリプテン管 | 25A以下 | ||||
| 金属強化ポリエチレン管 | 25A以下 | - | |||
| ポリエチレン管 | 20A以下 | - | |||
| 塩化ビニル被覆ステンレス鋼フレキシプル管 | 25A以下 | - | |||
| 硬質ポリ塩化ビニル管(VP管、HⅣP管、HT管) | 65A以下 | 25A以下 | |||
| 硬質ポリ塩化ピニル管(VU管) | - | 100A以下 | - | ||
| 金属管 | ø25.4以下 | - | ø15.88以下 | ||
| 結露防止層付き硬質塩化ピニル管 | 外径の76、厚さ9.5以下 | 外径ø38、厚さ6.5以下 | |||
| 断熱ドレンホース (外層・内層:塩ピ樹脂製) (断熱層:ポリエチレンフォーム) |
外径ø37、厚さ6以下 | ||||
| ドレンホース | 外径ø22以下 | ||||
| 保温被覆材付き | |||||
| 配管種類 | 架橋ポリエチレン管 | 25A (被覆外径ø57、被覆厚10)以下 | 25A (被覆外径ø80、被覆厚20以下 | - | |
| ポリプテン管 | 25A (被覆外径ø57、被覆厚10)以下 | 25A (被覆外径ø80、被覆厚20)以下 | - | ||
| 金属強化ポリ工チレン管 | - | 25A (被覆外径73、被覆厚20)以下 | - | ||
| 硬質ポリ塩化ビニル管(VP管、HIVP管、HT管) | 30A (被外径ø60、被厚10)以下 | 25A (被覆外径ø53、被覆厚10)以下 | |||
| 金属管 | ø25.4(被覆外径ø47、被覆厚10)以下 | - | ø15.88(被覆外径ø57、被覆厚20)以下 | ||
| 配合成樹脂可とう管(さや管) | 外径ø42 (楕円40×27)以下 | - | |||
| 架橋ポリ工チレン管 | 25A以下 | - | |||
| ホリプテン管 | 25A以下 | - | |||
| 金属強化ポリエチレン管 | 25A以下 | - | |||
| アルミニウム蒸着フィルム巻き 架橋ポリエチレン管+制御ケープル |
10A×3本以下 | - | |||
| アルミニウム蒸着フィルム巻きポリプテン管+制御ケーブル | 10A×3本以下 | - | |||
| 塩化ビニル被覆ステンレス鋼フレキシプル管 | 25A以下 | - | |||
| 保温被覆材付き合成樹脂可とう管(さや管) | 外径ø42 (被覆外径ø66、被覆厚10)以下 | - | |||
| 架橋ポリエチレン管 | 25A以下 | - | |||
| ホリプテン管 | 25A以下 | - | |||
| 外愑防止機能付き架橋ポリエチレン管 (被覆材:工ラストマー系樹脂およひ発泡体) |
20A (被覆外経ø31、被覆厚2 )以下 | - | |||
| 保護フィルム付き架橋ポリエチレン管 | 20A (被覆外経ø32.8、被覆厚0.2 )以下 | - | |||
| 保護フィルム付きポリプテン管 | 20A (被覆外経ø32.8、被覆厚0.2 )以下 | - | |||
| 外愑防止機能付きポリプテン管 (被覆材:外層/オレフィン系樹脂、内層/ポリウレタン系機旨発泡体) | 20A (被覆外経ø29.5、被覆厚1.25 )以下 | - | |||
| さや管人発泡ウレタンフォーム付きポリプテン管 | 25A (さや管外径ø42)以下 | - | |||
| 合成樹脂可とう電線管 | PF管:ø64.5 CD管:ø42以下 | PF管:36.5 CD管:ø42以下 | |||
| 硬質塩化ビニル電線管(VE管) | 70A以下 | - | |||
| ケープル(銅、ガラス繊維など) | 総導体断面積660mm3、1本当たり外径:ø28以下(導体250mm3)以下 | 総導体断面積89.5mm3、 1本当たり外径ø11(導体22mm3)以下 |
|||
・被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム（二トリル、プチル系ゴム)、グラスウール、ロックウールを指します。
・金属管とは、銅管(JIS H 3300、JIS H 3320)、鋼管(JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G 3460)、ステンレス鋼管(JIS G 3447、JIS G 3448、JIS G 3459)を指します。
・開口径、配管外径から占積率、配管束外径(開口内径-12mm)を考慮して、製品サイズを選定してください。
