ファイヤープロシリーズ IRTV 耐火テープ排水タイプ

国土交通大臣認定取得

建築基準法にて要求されている1時間耐火性能基準に合格しています。

消防共住・令8区画貫通に適合

●平成17年消防庁告示第4号の基準に適合し、(ー財)日本消防設備安全センター評定を取得しています。
●共住区画貫通だけでなく、令8区画貫通(IRTV-Y床用のみ)にも使用できます。

優れた施工性

●配管にテープを巻いてモルタルで埋め戻すだけですのでスピーディーに施工できます。
●テープ状なので巻きつけやすく簡単にカットできます。

優れた利便性

●一種類のテープであらゆる配管サイズに対応できます。
●必要な長さにカットして使えるので無駄がありません。

検査確認などが容易

床面および壁面からの飛び出し(10mm以下)により、所轄官公庁の使用材料の検査確認が容易に行えます。

リサイクル配管にも対応

塩ビ管だけでなく、建築用リサイクル発泡三層硬質塩化ビ二ル管にも対応しています。

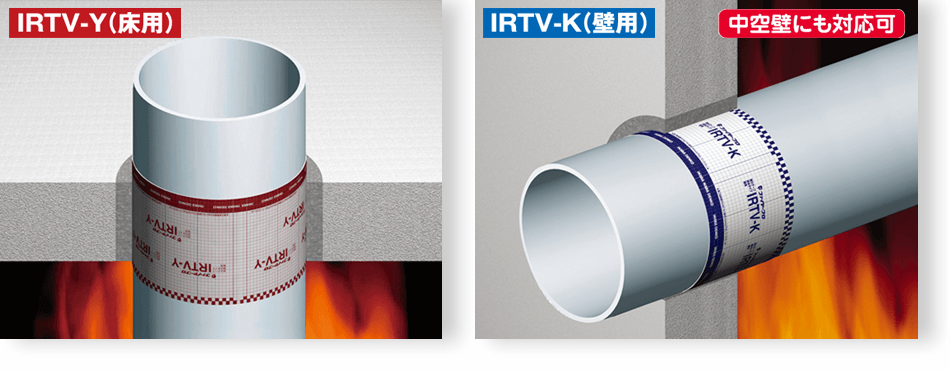

IRTV-Y耐火テープ排水タイプ＜床用＞

コードNo.	型番	長さ (L)	幅 (W)	厚さ	梱包
64150	IRTV-Y	1500	160	2	6

■セット明細

部品名	数量
耐火テープ排水タイプ＜床用＞	1
取扱説明書	1

IRTV-K耐火テープ排水タイプ＜壁用＞

コードNo.	型番	長さ (L)	幅 (W)	厚さ	梱包
64140	IRTV-K	1500	110	2	6

■セット明細

部品名	数量
耐火テープ排水タイプ＜壁用＞	1
取扱説明書	1

注意●屋外で使用の場合は、紫外線、雨水などが当たらないように処置を施してください。
●区画貫通部で配管が動かないように近傍でしっかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。

■1巻あたりで施工できるおおよその箇所数（硬質塩化ビニル管VPの場合）

呼び径	ø50	ø75	ø100	ø125
箇所数	7箇所	5箇所	4箇所	3箇所

■適用範囲概要　国土交通大臣認定・(一財)日本消防設備安全センター評定　●用途：給・排水管

IRTV-Y (床貫通)

貫通区画	厚さ(mm)	開口		占積率	配管種類	最大配管径	国土交通大臣認定番号	(一財)日本消防設備安全センター評定番号
貫通区画	厚さ(mm)	種類	最大サイズ(㎜)	占積率	配管種類	最大配管径	国土交通大臣認定番号	共住区画	令8区画
ALC・コンクリート	100	丸	ø182	59.2%以下	硬質塩化ビニル管(VP管)(JIS K 6741、6742)	125A	PS060FL-0328	KK19-137号
			ø182	83.2%以下	硬質塩化ビニル管継手(JIS K 6739)＋VP管	125A	PS060FL-0328
			ø158	52.1%以下	建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管)	100A	PS060FL-0351
			ø182	83.2%以下	硬質塩化ビニル管継手(JIS K 6739)＋RFVP管	125A	PS060FL-0351
コンクリート	150	丸	ø182	59.2%以下	硬質塩化ビニル管(VP管)(JIS K 6741、6742)	125A	PS060FL-0328		RK19-038号
			ø182	83.2%以下	硬質塩化ビニル管継手(JIS K 6739)＋VP管	125A	PS060FL-0328		RK19-039号
			ø182	83.2%以下	硬質塩化ビニル管継手(JIS K 6739)＋RFVP管	125A	PS060FL-0351
			ø158	52.1%以下	建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管)	100A	PS060FL-0351

IRTV-K(壁貫通)

貫通区画	厚さ(mm)	開口		占積率	配管種類	最大配管径	国土交通大臣認定番号	(一財)日本消防設備安全センター評定番号
貫通区画	厚さ(mm)	種類	最大サイズ(mm)	占積率	配管種類	最大配管径	国土交通大臣認定番号	共住区画
ALC・ RC	75	丸	ø158	52.1%以下	硬質塩化ビニル管(VP管) (JIS K 6741、6742)	100A	PS060WL-0339	KK19-138号
ALC・ RC	75	丸	ø158	52.1%以下	建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管)	100A	PS060WL-0350	KK19-138号
RC	100	丸	ø210	61.8%以下	硬質塩化ビニル管(VP管) (JIS K 6741、6742)	150A	PS060WL-0340	KK19-139号
中空壁*	100	丸	ø134	92.6%以下	硬質塩化ビニル管(VP管) (JIS K 6741、6742)	100A	PS060WL-0386	-

*貫通部埋め戻し方法:シリコーン系シーリング材

■施工手順

※この施工手順は参考資料です。必ず認定書および評定書の内容を確認のうえ、施工してください。
※区画貫通部で配管などが動かないようにしつかりと固定してください。

●IRTV-Y (床貫通)

1.開口部の設置
●配管サイズに応じて適正な占積率となるよう開口部を設けます。

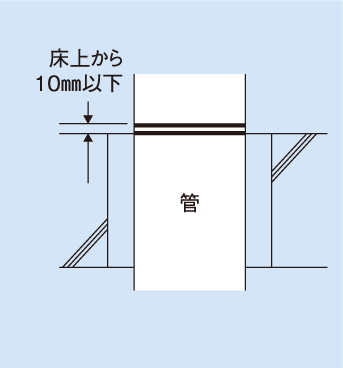

2.耐火テープ排水タイプの位置決め
●仮配管後に管に対して床面位置と床面位置から10㎜以下の位置の2箇所に印をつけます。

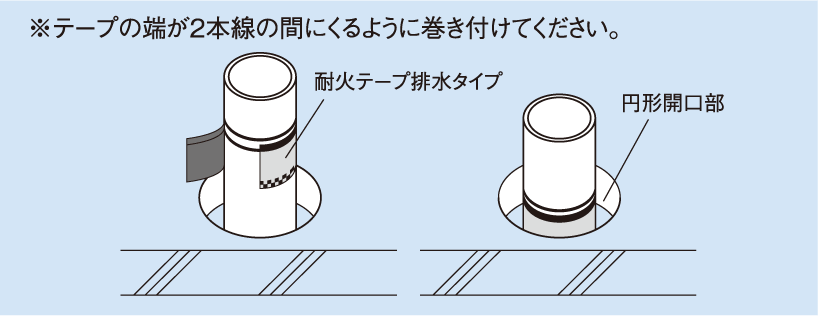

3.耐火テープ排水タイプの巻き付け
●管表面の埃・汚れを除去します。
●管の外周長プラス10mm程度の長さでテープをカットします。
●施工後確認できるように印部の間にテープの茶帯側の端部がくるように巻き付けます。

4配管
●配管し、支持・固定します。
IRTV-K

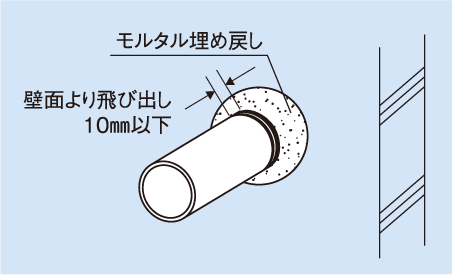

5.モルタルの埋め戻し
●開口部をモルタルで埋め戻しします。
※耐火テープ排水タイプが床面から数mm～10mm飛び出していることを確認してください。
※床厚が150mm未満の場合、床下側から耐火テープ排水タイプがはみ出す場合がありますが耐火性能上全く問題ありません。

IRTV-K(壁貫通) ※中空壁は認定書を確認してください。

1 .開口部の設置
●配管サイズに応じて適正な占積率となるよう開口部を設けます。

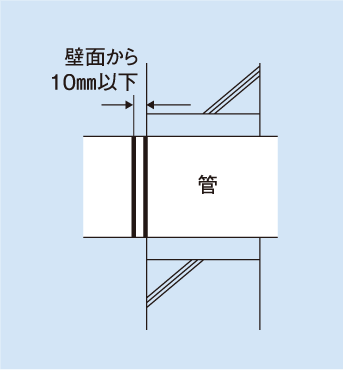

2耐火テープ排水タイプの位置決め
●仮配管後に管に対して壁面位置と壁面からから10mm以下の位置の2カ所に印をつけます。
※この線は、耐火テープ排水タイプの飛び出しシロの印となります。壁側に対して、右側、左側のどちら側に飛び出しても耐火性能上全く問頴ありませんが、外壁貫通部に使用の場合は、飛び出しシロを屋内側にして紫外線、雨水などが当たらないようにしてください。

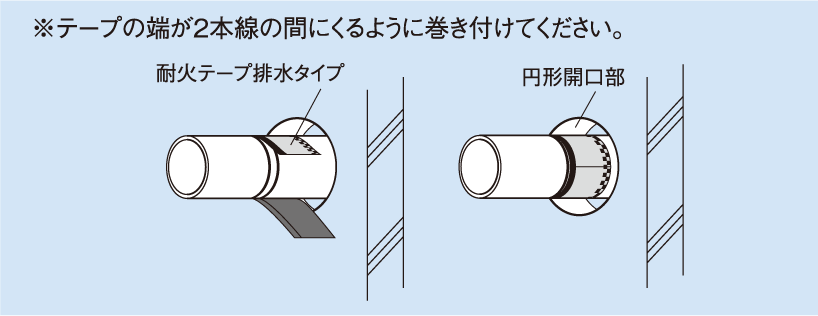

3耐火テーフ排水タイプの巻き付け
●管表面の埃・汚れを除去します。
●管の外周長プラス10mm程度の長さでテープをカットします。
●施工後確認できるように印部の間にテープの紺帯側の端部がくるように巻き付けます。
