DisplayPort（ディスプレイポート）ケーブルとは？

DisplayPort（ディスプレイポート）ケーブルは、高解像度のビデオ信号やオーディオ信号をディスプレイデバイスに送信するためのデジタルインターフェース規格に基づいたケーブルです。

PCやノートパソコン、グラフィックカード、ディスプレイモニター、プロジェクターなどのデジタルディスプレイデバイス間でビデオとオーディオを伝送するために使用されます。

DisplayPortケーブルは、従来のVGAやDVIといったアナログ接続方式に比べて、高解像度のビデオ信号を伝送することができ、4Kや8Kの高解像度ディスプレイにも対応可能です。

DisplayPortは高リフレッシュレートにも対応しており、スムーズな動画再生やゲームプレイを実現し、デイジーチェーン接続に対応しているので1つのDisplayPort出力から複数のディスプレイに接続できます。

また、DisplayPortはビデオ信号だけでなく、オーディオ信号も伝送することができるため、1本のケーブルでビデオとオーディオを同時に伝送可能です。

コネクタがコンパクトで挿し込みやすい形状のDisplayPortケーブルは、ビデオ編集、グラフィックデザイン、ゲームプレイ、プレゼンテーションなど、さまざまな用途で利用されています。

DisplayPortケーブルの種類

DisplayPortケーブルは以下の種類に分類できます。

標準ケーブル：DisplayPort 1.2や1.4の標準規格に準拠したケーブルです。一般的な使用に適しており、高解像度や高リフレッシュレートの映像をサポートします。

アクティブケーブル：長距離での信号伝送が必要な場合や、高解像度や高リフレッシュレートの映像を伝送する際に使用されるケーブル。アクティブな信号増幅機能を備えており、信号の劣化を最小限に抑えます。

アダプターケーブル：DisplayPortと他のインターフェース規格（HDMI、DVI、VGAなど）との変換を行うためのケーブル。例えば、DisplayPortからHDMIへの変換を行うアダプターケーブルがあります。

光ファイバーケーブル：光ファイバーテクノロジーを使用してデータを伝送するDisplayPortケーブル。電磁干渉に強く、長距離での信号伝送が必要な場合によく使用されます。

USB-Cケーブル： USB Type-Cコネクタを採用したDisplayPortケーブルです。USB-Cポートを備えたデバイスとDisplayPort対応ディスプレイとを直接接続することができます。

これらの種類のDisplayPortケーブルは、それぞれ異なる用途や環境に適しています。使用するデバイスやシチュエーションに応じて、適切なタイプのケーブルを選択しましょう。

DisplayPortケーブルの選び方と規格

DisplayPortケーブルを購入する際には、以下のポイントに注意しましょう。

まず、DisplayPort規格は、1.2や1.4など複数のバージョンがあります。繋げるデバイスと互換性があるバージョンのケーブルを選ばないと購入しても使えない場合があるので、購入前に必ず確認してください。

迷ったときはなるべく新しいバージョンのケーブルを選ぶと、より高解像度や高リフレッシュレートの映像をサポートできます。

また、適切な長さのケーブルを選ぶことも大切です。長すぎると配線がごちゃつく可能性がありますが、短すぎると接続が困難になることがあります。

4Kや8Kの解像度や、高リフレッシュレートのディスプレイを使用する場合には、高品質なケーブルが必要です。ディスプレイの解像度やリフレッシュレートに合わせて適切なケーブルを選びましょう。

また、コネクタ部分が金メッキ仕上げで太いケーブルを選ぶと、信号の安定性が向上し耐久性が高いといわれています。

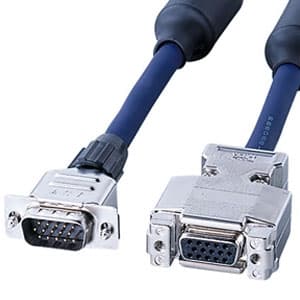

displayportケーブルのおすすめ1.ディスプレイ延長ケーブル 複合同軸ケーブル ストレート全結線 フェライトコア付 7m

ミニD-sub(HD)15pinタイプのアナログRGBディスプレイ用のケーブルを延長するためのケーブルです。オフィスや施設などで業務用としても使用できます。

R・G・Bの映像用信号に75Ω同軸ケーブルを使用している複合同軸ケーブルです。ノイズに強く信号損失も極めて少ないので、高解像度モードに対しても画像劣化がほとんど感じられません。

銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。

芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用し、メタル処理を施してあるので外部ノイズに強く、電波障害(EMI)対策にも万全なFCC対策品です。

米国MIL規格に準拠の切削ピンを使用する事により、接点ノイズをシャットアウト。サビや経年変化による信号劣化などにも強い金メッキ処理を施し、金属製のコネクタカバーで高水準のシールド効果を発揮します。(オス側)

簡素化した簡易包装パッケージで、使用後のごみも減らせて開梱作業も簡単。高周波ノイズを吸収するフェライトコアをケーブル両端に装着していています。

【仕様】
●価格：24,386円（税込）
●延長用
●複合同軸ケーブル
●アナログRGB(VGA)ケーブル
●ケーブル長(m):7
●コネクタ:ミニD-sub(HD)15pinオス(インチネジ 4-40)(メタルシールドコネクタ(小型))-ミニD-sub(HD)15pinメス(インチナット 4-40)(メタル処理コネクタ)
●ケーブル直径(mm):7.4
●ケーブル規格:UL20276
●結線:ストレート全結線(複合同軸ケーブル)
●2重シールド
●ツイストペア線
●RoHS指令対応品
●フェライトコア付
●対応機種:
・パソコン:Windows搭載(DOS/V)パソコン、NEC PC98-NXシリーズ・PC-9821シリーズ、Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど
※ミニD-sub(HD)15pinディスプレイポートを持つ機種
・ディスプレイ:各社アナログRGBディスプレイ、プロジェクターなど
※ミニD-sub(HD)15pinポートを持つ機種

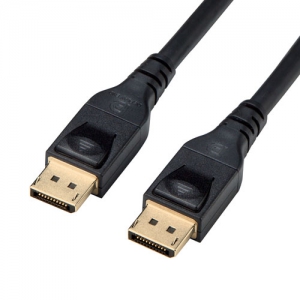

displayportケーブルのおすすめ2.DisplayPort 1.4 ACTIVEケーブル(15m)

DisplayPort規格Ver1.4に対応したケーブル。HBR3採用により総帯域幅最大32.4Gbps(8.1Gbps×4レーン)をサポートすることで、最大8K/60Hz(DSC圧縮時) や4K/120Hzの高解像度表示が可能です。

明暗の差をよりダイナミックに表現できるHDR「High Dynamic Range(ハイ・ダイナミック・レンジ)」、映像圧縮技術のDSC 1.2規格に対応しています。

1本のケーブルで画像+音声の伝送が可能です。最大32チャンネル、1536kHz/24bit までのオーディオストリームに対応しています。

複数のディスプレイを数珠つなぎにしたり、ハブ経由で接続したりでき、簡単にマルチディスプレイ環境を構築することができます。

芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用し、コンテンツ不正コピーを防止するHDCP 2.2/1.4に対応しています。

下位規格との互換性があるので、DisplayPort Ver 1.3/1.2/1.1/1.0などの環境でも使用できます。

サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理のコネクタシェルとピン(コンタクト)を使用しています。

【仕様】
●21,209円(税込)
●カラー:ブラック
●ケーブル長:約15m(SR間)
●※SRとは、コネクタ後端とケーブルのつなぎ目を保護するパーツのことです。
●コネクタ形状:DisplayPort オス – DisplayPort オス
●ケーブル径:約7.5mm
●線材規格:UL20276
●規格:DisplayPort規格Ver.1.4準拠
●※認証品ではありません
●解像度:最大8K/30Hz、5K/60Hz、4K/120Hz
●※DSC圧縮時 最大8K/60Hz、5K/120Hz、4K/144Hz
●特注不可
●少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。
●対応機種
●対応機種:<パソコン>
●各社パソコン
●※DisplayPort出力端子を持っている機種に対応します。
●<ディスプレイ>
●各社ディスプレイ、テレビ、プロジェクタなど
●※DisplayPort入力端子を持っている機種に対応します。
●※出力・入力と方向性がある製品です
●※機種・環境により使用できない場合があります。全ての機器・環境、全ての機能での動作を保証するものではありません。

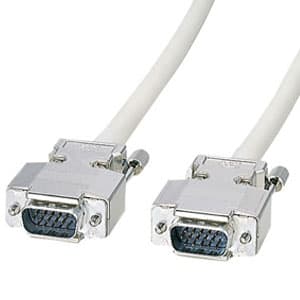

displayportケーブルのおすすめ3.ディスプレイケーブル ストレート全結線 6m

ミニD-sub(HD)15pinアナログRGB端子付きのパソコン本体とディスプレイを、またそれらを切替器・分配器と接続するケーブルです。

ミニD-sub15pin全てのピンを接続しているストレート全結線タイプ。銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。

芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用し、メタル処理を施してあるので外部ノイズに強く、電波障害(EMI)対策にも万全なFCC対策品です。

米国MIL規格に準拠の切削ピンを使用する事により、接点ノイズをシャットアウトします。もちろん錆や経年変化による信号劣化などにも強い金メッキ処理を施しています。

VESA DDCI規格に準拠、Windows Plug&Playに対応。RoHS指令に対応した製品です。

【仕様】
●価格：16,607円（税込）
●ケーブル長(m):6
●コネクタ形状:ミニD-sub(HD)15pinオス インチネジ(4-40)-ミニD-sub(HD)15pinオス インチネジ(4-40)
●ケーブル直径(mm):8.2
●ケーブル規格:UL2464
●結線:ストレート全結線
●2重シールド
●ツイストペア線
●RoHS指令対応品

《対応機種》:
●パソコン:
・Windows搭載(DOS/V)パソコン
・NEC PC98-NXシリーズ・NEC PC-9821シリーズ
・Apple iMac、Power Mac G4・G3、PowerBookシリーズ、iBookシリーズなど
※ミニD-sub(HD)15pinディスプレイポートを持つ機種
●ディスプレイ:各社アナログRGBディスプレイ ※ミニD-sub(HD)15pinポートを持つ機種

【ご注意】
※パソコン本体の機種によっては、本ケーブルのコネクタの上下の突起がぶつかって、接続できない場合があります。

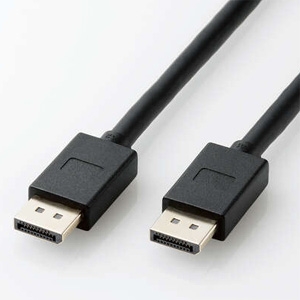

displayportケーブルのおすすめ4.DisplayPort™ケーブル 8K対応 Ver1.4認証済 ケーブル長3m

DisplayPort™端子搭載のパソコンなどとディスプレイなどを接続し、映像信号と音声信号を伝送できるDisplayPort規格Ver1.4認証済みの正規認証ケーブル。

1本のケーブルで、非圧縮デジタルハイビジョン映像信号とマルチチャンネルデジタル音声(サラウンド)信号の伝送、制御信号の双方向通信が可能です。

8Kの映像を最大32.4Gbpsの高速伝送が可能で、パソコン側の1つのDisplayPort™端子から、複数のディスプレイへの映像出力ができるマルチストリーム機能に対応しています。

明暗差を活かした立体感のある映像を伝送することができるHDR、ビデオインターフェイスの圧縮規格であるDSCに対応しています。

サビなどに強く信号劣化を抑える金メッキピン・金メッキコネクタを採用し、外部ノイズの干渉から信号を保護する3重シールドケーブルを採用しています。

下位互換が可能なので、DisplayPort規格Ver1.4に対応していないパソコン・機器でもそのまま接続可能です。

【仕様】
●価格：15,541円（税込）
●対応解像度:8K(7680×4320)・60p
●規格:DisplayPort規格Ver1.4認証済(DPCP/HDCP対応)
●ロック機構なしタイプ
●データレート:最大32.4Gbps
●ケーブル長(m):3
●対応映像出力機器:DisplayPort端子を搭載したパソコン・AV機器等
●対応映像表示機器:DisplayPort端子を搭載したディスプレイ・プロジェクター等
●ケーブル太さ(mm):6.0
●プラグメッキ仕様:金メッキピン・金メッキコネクタ
●シールド方法:3重シールド
●カラー:ブラック
●環境配慮事項:EU RoHS指令準拠(10物質)

【ご注意】
※DisplayPort™およびDisplayPort™ロゴは、Video Electronics Standards Associationの商標です。

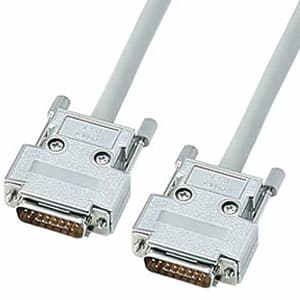

displayportケーブルのおすすめ5.NEC対応ディスプレイケーブル ストレート全結線 5m

NEC PC-9821・9801シリーズ、エプソン PC-586・486シリーズなどとD-sub15pinのアナログRGBディスプレイを接続するケーブルです。

ミニD-sub15pin全てのピンを接続しているストレート全結線タイプ。芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。

銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。

メタル処理を施してあり、外部ノイズに強く、電波障害(EMI)対策にも万全なFCC対策品です。金属製のコネクタカバーで高水準のシールド効果を発揮します。

米国MIL規格に準拠の切削ピンを使用することにより、接点ノイズをシャットアウト。もちろんサビや経年変化による信号劣化などにも強い金メッキ処理を施しています。

RoHS指令に対応した製品です。

【仕様】
●価格：12,936円（税込）
●アナログRGB(VGA)ケーブル
●ケーブル長(m):5
●コネクタ形状:D-sub15pinオス ミリネジ(M3.0)-D-sub15pinオス ミリネジ(M3.0)
●ケーブル外径(mm):8.2
●ケーブル規格:UL2464
●結線:ストレート全結線
●2重シールド
●ツイストペア線
●RoHS指令対応品
●対応機種:
・パソコン:NEC PC-9821・9801シリーズ
※D-sub15pinディスプレイポートを持つ機種
・ディスプレイ:各社ディスプレイ
※NEC PC98-NXシリーズに対応していません。
